公司首页

 电缆证书 电缆产品 电缆新闻 电缆知识 资质荣誉 联系方式 　
\\
　 　 　
　
　
 　
　
　
　 电线电缆
　
  交联电缆
  采掘机电缆
布电线
电工用铜线坯
  保电阻铜杆
 　

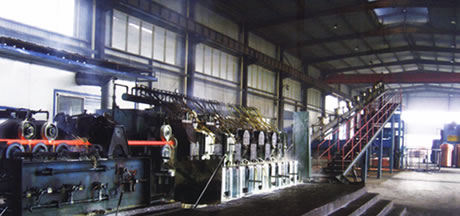

    本公司铜厂专业生产T2牌号铜杆，铜丝，铜线坯符合国家标准GB/T 3952—1998，铜线坯的公称直径及其允许偏差与ISO4738；1982《铜线坯》及BS6926-1988《电工用铜--高导铜线坯》标准的要求等效；化学成分要求是参考了美国ASTM B49-92《电工用再拉铜线坯》标准，并依据GB/T 467《阴极铜》及GB/T468《电工用铜线锭》标准而修订的；热态铜线坯力学性能的低限值35%与德国DIN 17652-82《铜线坯》标准的要求等同，高于其他国外标准中30%的要求；硬态铜线坯的力学性能指标较原标准有所提高；检验组批及各种性能测试的取样方法和取样数量要求是参照英国BS 6926-1988标准修订的，其中本标准对取样数量的规定严于BS 6926-1988标准的要求。
    本公司铜厂主要销售T2铜杆（铜线坯）直径为8mm以下的保电阻铜杆， 镀锡铜丝，保电阻电线，型号丝，合股丝，无氧铜杆等各种型号规格的电线电缆用导体材料本公司 铜厂电工用铜杆销售电话：0316-5962333

　

　牌号、状态、规格
　

牌　号
状　态
直　径mm
T1,T2,T3
热（R）
6.0～35.0
TU1，TU2
热（R）
硬（Y）
6.0～12.0


　　1.2标记示例
　　示例1：牌号为T1、热态、直径为8.0mm的铜线坯标记为：
　　铜线坯T1RΦ8.0GB/T3952-1998
　　示例2：牌号为TU2、硬态、直径为10.0mm的铜线坯标记为：
　　铜线坯TU2YΦ10.0GB/T3952-1998
　　2化学成分
　　　　　　　　　　　　
　　T2、TU2牌号铜线坯的化学成分应符合下表的规定。

　　　　　　　　　　　　　 T2、TU2牌号铜线坯的化学成分 　　％
　

Cu+Ag不小于
杂质元素含量 不大于
As
Sb
Bi
Fe
Pb
Sn
Ni
Zn
S
P
99.95
0.0015
0.0015
0.0006
0.0025
0.002
0.001
0.002
0.002
0.0025
0.001
注：T2的氧含量应不大于0.050；TU2的氧含量应不大于0.0010。


　　扭转特性
　　直径为6.0-22.0mm的T1、T2、T3牌号铜线坯应进行扭转试验，扭转后不应出现皱边及夹杂缺陷；光亮的金属裂皮不作为不合格的判定依据。
　　电性能
　　采用试样时,铜线坯的电阻率应符合下表的规定。

　　　　　　　　　　　　　　　　　电阻率
　

牌号
状态
体积电阻率ρ20，Ω·mm2/m不大于
T1，TU1
R
0.01707
T2，T3，TU2
0.01724
TU1
Y
0.01750
TU2
0.01777

　　 采用试样时,铜线坯的电阻率应符合表7中相应牌号热态产品的规定指标。
　　 表面质量
　　 铜杆应圆整，尺寸均匀。
　　 铜杆表面不应有皱边、飞边、裂纹、夹杂物及其他对使用有害的缺陷。

　

 　
　
　
 　
　

天津市电缆总厂橡塑电缆厂  版权所有  0316-5961999 5962999
